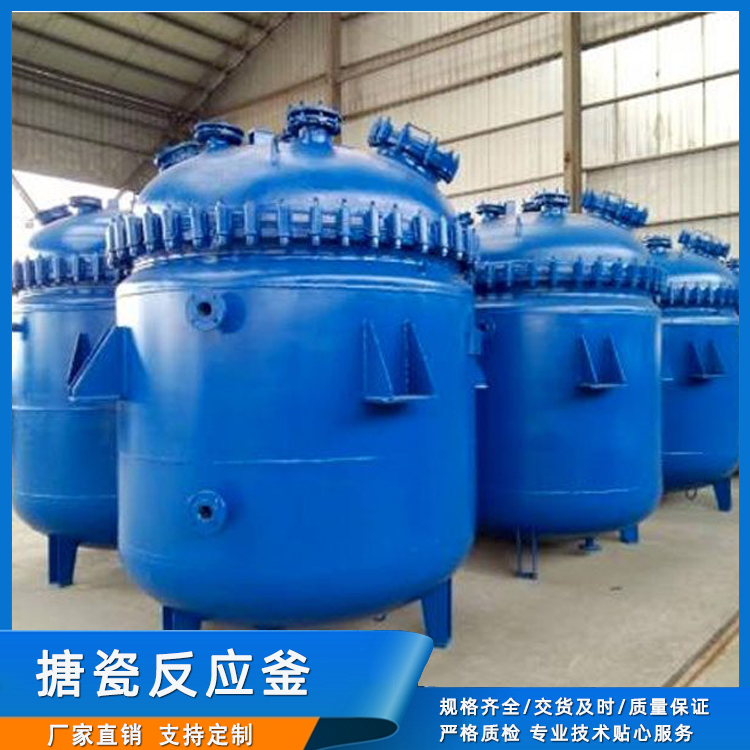

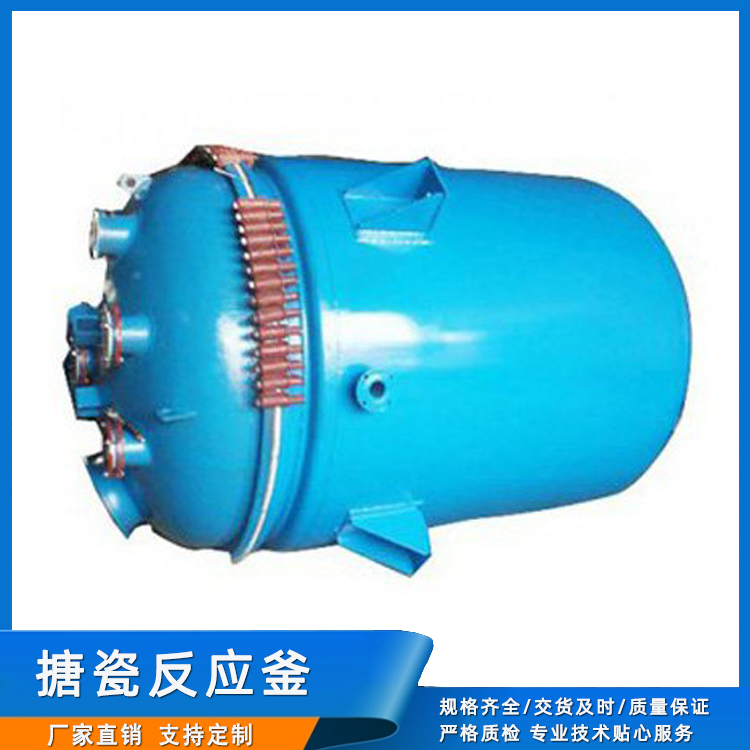

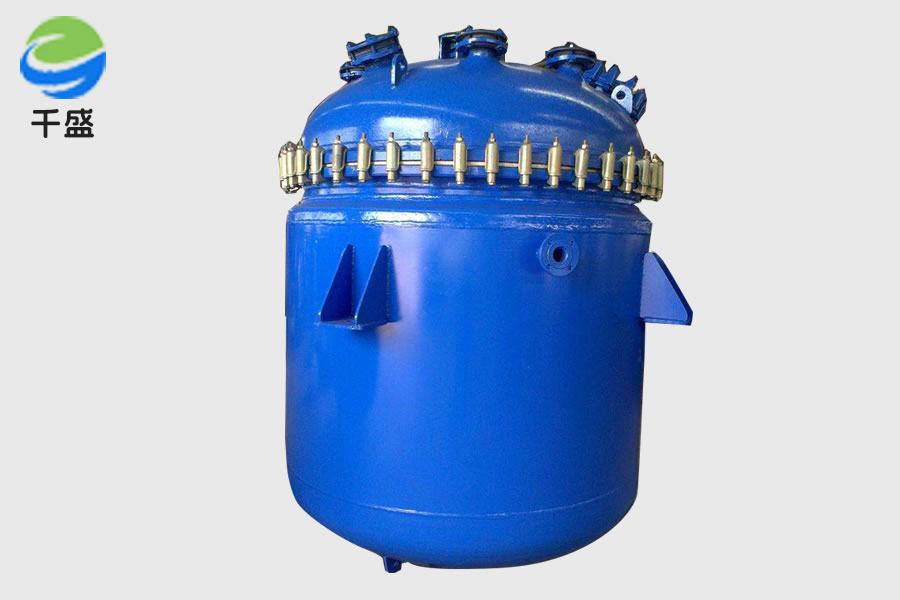

山東是搪瓷反應釜的主要生產基地之一，搪瓷反應釜俗稱搪瓷釜 , 因其具有獨特 的優越性 , 在許多方面替代了不銹鋼 、有色金 屬 、塑料等設備 , 因此對其進行全面系統的了 解有重要意義 。搪玻璃設備由含硅量高的玻璃 質釉噴涂于金屬胎表面 , 經 920～960°C 多次 高溫搪燒 , 使玻璃質釉密著于金屬胎表面制 成 , 因此它具有類似玻璃的化學穩定性和金屬 的良好機械性能雙重優點 :

(1) 耐腐蝕性 能耐大多數無機酸 、有 機酸 、有機溶劑及弱堿等介質 , 尤其在鹽酸 、 硝酸 、王水等介質中具有優良的耐腐蝕性能 。

(2) 不粘性 光滑的玻璃面對介質不粘 且易清洗 。

(3) 絕緣性 適用于介質在生產過程中 易產生靜電的場合 。

(4 ) 隔離性 玻璃層將介質與金屬隔 離 , 使鐵離子難以溶入介質 。

(5) 保鮮性 玻璃層對介質具有優良的 保鮮性能 。

搪瓷反應釜質量要求

搪瓷反應釜必須由有相應壓力容器設計 資格的單位設計 , 有相應壓力容器制造證的單 位制造 , 有搪玻璃生產許可證的單位搪瓷 ; 金 屬胎設計與制造須符 合 GB150《鋼制 壓力 容 器 》標準 , 搪玻璃符合 HG2432 - 2001《搪玻璃 設備技術條件 》規定 , 并滿足《壓力容器安全 技術監察規程 》要求 。

(1) 絕緣性 玻璃層經 20kV 高壓檢測 , 不導電為合格 ;

(2) 耐沖擊性 耐機械沖擊指標為 220 ×10 - 3 J;

(3) 耐溫性 玻璃面耐溫差急變性能 , 熱沖擊為 120℃, 冷沖擊為 110℃;

(4) 厚度 玻璃層厚度為 018～210mm;

(5) 表面 玻璃層表面光滑有光澤 , 無 斑點 、劃痕 ;

(6) 資料 由于低壓和中壓搪玻璃設備 分別屬二類和三類壓力容器 , 因此設備出廠的 文件必須齊全有效 , 如產品檢驗證書 、鍋檢所 簽章合格證 、加蓋設計和制造資格印章竣工圖 等 。

搪瓷反應釜的維護和保養

1、搪瓷反應釜需要維護和保養

搪瓷反應釜是通過 950℃左右高溫搪燒，在金屬基 體表面復合一層光滑、致密的玻璃質材料的壓力容器。相 對于不銹鋼壓力容器來說，搪瓷反應釜很大程度上節約 了制造的成本，同時又獲得了良好的化學穩定性和金屬?gòu)?qiáng) 度，使其就有良好的耐腐蝕性，因此目前被廣泛應用于石 油化工、醫藥、食品等行業，用以完成硝化、磺化、聚合、濃 縮等工藝過程。正是由于其結構的特殊性，設備定期檢驗 的過程要求更為嚴格，設備使用中的維護和保養也顯得尤 為重要。本文將探討搪瓷反應釜檢驗過程中所遇到的 問題，分析缺陷所產生的原因，提出相應的預防措施，對搪瓷反應釜設 備使用中的維護和保養提出合理化建議。

2 常見失效模式分析

2.1 搪玻璃層破損

對于搪瓷反應釜來說，搪玻璃層破損是較常見的損 傷模式。在實際的生產使用過程中，搪瓷反應釜一般用 來承裝強腐蝕性的介質，使用過程中搪玻璃層一旦發生破 損或爆瓷脫落，內部的腐蝕介質就會與金屬基體接觸，使 金屬基體發生快速的腐蝕，嚴重時甚至造成腐蝕穿孔，造 成嚴重的安全事故。

2.1.1 產生原因

根據實際的使用狀況，搪玻璃層破損發生的主要原因 為機械損傷、腐蝕、熱沖擊、鱗爆、很壓損壞等。

（1）機械損傷：搪玻璃層襯里的脆性大、抗沖擊能力較 差，實際使用過程中任何金屬或硬物的碰撞沖擊都可能引 起搪玻璃層的脫落。比如操作人員使用過程中野蠻投放物料，維修人員維修工具的碰撞或意外脫落，以及投放物 料中硬質顆粒在攪拌過程中對內表面的劃傷等。

（2）腐蝕：搪瓷反應釜是將高含硅量的瓷釉涂覆于 金屬基體表面，使其與玻璃一樣具有較高的化學穩定性， 提高內表面的耐腐蝕性。但不適用于強堿、氫氟酸、含氟 離子的介質，以及溫度大于 180℃、濃度大于 30%的磷酸 介質。首先在強堿溶液中，搪玻璃層的主要成分二氧化硅 與堿發生反應生成硅酸鹽，并且堿濃度越大、PH 值越高， 反應速率越快。其次，氫氟酸和含氟介質的環境中，SiO2 會與其反應生產 SiF4，也起不到很好的耐腐蝕作用。對于 濃磷酸（焦磷酸）來說，高溫下同樣會與 SiO2 反應，腐蝕搪 玻璃層，生成雜多酸。這樣就導致使用單位在使用過程中 如果不嚴格按照設計要求投放物料或者不慎在物料中摻 雜相應物質，就會引起搪玻璃層的腐蝕失光，引起搪玻璃 層的腐蝕破壞。

（3）熱沖擊：搪玻璃層的線膨脹系數和延伸率要遠小 于金屬基體材料，在實際生產過程中，如果搪瓷反應釜 頻繁的開停車或使用溫度頻繁變化并且溫差較大，由于搪 玻璃層的變形量小于金屬材料，就會在搪玻璃層形成殘余 壓應力。一旦殘余壓應力很過搪玻璃層的承載能力，就會 造成搪玻璃層龜裂破損，嚴重時造成爆瓷。

（4）鱗爆：鱗爆與氫在鋼中的溶解度有關。根據“氫氣 學說”，在搪燒結束后，由于氫的溶解度下降，鋼中溶解的氫 來不及溢出就會形成氫分子在鋼中擴散聚集。一部分氫擴 散至搪玻璃與金屬基體的界面，在界面孔穴中聚集，一旦其 壓力逐漸增加，很過搪玻璃層的結合力時，就會產生鱗爆。 由于氫的擴散聚集需要時間，這類缺陷的產生一般具有一 定的延遲性，缺陷暴露間隔數天甚至數月，一旦發生就會造 成巨大的經濟損失甚至造成嚴重的安全事故。

2.1.2 檢測方法

為了確保檢驗周期內搪瓷反應釜的正常使用，定期 檢驗過程中必須對搪玻璃層進行檢驗。根據《固定式壓力 容器安全技術監察規程》要求，需要對搪玻璃層進行宏觀 檢查、搪玻璃層測厚以及直流高電壓檢測：

（1）宏觀檢查：檢查搪玻璃層表面是否均勻光亮，無腐 蝕跡象，無磨損、機械接觸損傷、爆瓷脫落，法蘭邊緣的搪 玻璃層無脫落現象，查看搪玻璃面有無修補痕跡。對于無 法進入的搪玻璃容器可以通過手孔或觀察孔，或通過內窺 鏡來檢查。

（2）直流高電壓檢測：依據 GB/T 7991.6《搪玻璃層試 驗方法 第 6 部分：高電壓試驗》，在干燥清潔情況下對搪 玻璃層進行 10KV 直流高電壓檢測，不導電為合格。

（3）搪玻璃層測厚：依據 GB/T 7991.5《搪玻璃層試驗 方法 第 5 部分：用電磁法測量厚度》測定搪玻璃層厚度。 通常搪玻璃層的厚度為 0.8~2.0mm，容積增大厚度上限 允許適當增加。搪玻璃層厚度應盡可能均勻，凸面部位搪 玻璃層宜薄，厚薄區域應平滑過渡。

2.1.3 檢驗實例

2020 年 6 月對某化工科技有限公司搪玻璃反應罐進 行定期檢驗過程中發現，該單位的 10 多臺反應釜大部分 都存在搪玻璃層破損現象，并且主要集中在上封頭及人孔 附近。該反應釜內的介質為：甲酰胺；設計壓 力：0.4MPa；設計溫度：200℃。通過對使用過程及現場環 境的綜合分析發現，反應釜內介質為弱堿性，對搪玻璃層 造成腐蝕的可能性較小。但設備的使用溫度較高，反應釜 內的介質蒸發在上封頭處冷卻吸熱，由于搪玻璃層的變形 量小于金屬基體材料，導致搪玻璃層的破損，并且破損部 位主要集中在上封頭與筒體螺栓連接處溫度變化較大的 部位。人孔處搪玻璃層的破損主要是由于使用過程中野 蠻投放物料或維修過程中法蘭螺栓擰緊時用力過大或不 均勻造成的。

2.2 腐蝕

除了搪玻璃層破損之外，腐蝕也是搪瓷反應釜常見 的失效模式。總體來說，搪瓷反應釜的腐蝕主要表現為 夾套外表面保溫層下腐蝕和內表面搪玻璃層破損處金屬 基體的腐蝕。

2.2.1 產生原因及檢測方法

（1）保溫層下腐蝕：對于搪瓷反應釜來說，夾套內介 質為水、水蒸氣，設計溫度高達 200℃左右。使用過程中， 一方面由于水蒸氣的冷凝或周圍空氣濕度大，另一方面由 于巖棉等保溫材料吸水性較強，就會造成保溫層下水分的 滲透、積累，使夾套外表面長時間保持濕潤狀態，當車間存 在的揮發性強的腐蝕性物質溶入水膜中時，就會造成夾套 的電化學腐蝕。

針對有保溫層的搪瓷反應釜，定期檢驗過程中應首 先檢查保溫層是否完好，保溫層下是否有水分積累。對于 保溫層破損或脫落部位應拆除保溫進行檢查，應無明顯的 腐蝕跡象。若夾套外表面腐蝕，應對腐蝕部位進行壁厚測 定，保證其不很過腐蝕裕量，必要時進行無損檢測，確保沒 有裂紋等缺陷的產生。對保溫完好設備，必要時也應對存 在腐蝕和外表面開裂傾向的部位進行局部拆檢測。

（2）金屬基體腐蝕：搪瓷反應釜一般用來承裝具有 腐蝕性的介質，搪玻璃襯里有效的將內部介質與金屬基體 隔開，起到很好的保護作用。使用過程中，一旦搪玻璃層 破損就會使腐蝕介質與金屬接觸，而迅速的腐蝕金屬基 體。檢驗過程中應重點檢查搪玻璃襯里破損部位，檢查金 屬基體是否發生腐蝕，對其進行壁厚測定和無損檢測，確 保壁厚在有效厚度范圍內且無其他缺陷產生。

2.2.2 檢驗實例

某化工廠搪瓷反應釜設備投入使用長達十年，保溫層嚴重破 損，另外由于車間頂棚漏雨，巖棉中吸附大量的水分，導致 夾套外表面常年保持濕潤狀態，當車間揮發性的酸性物質 溶于水后，造成設備大面積的腐蝕，設備壁厚 10mm，腐蝕 深度達 2mm 左右。

2.3 裂紋

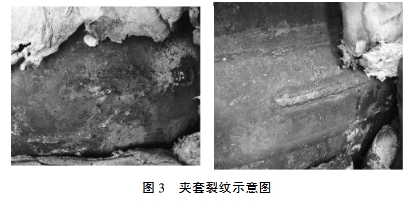

除了搪玻璃層破損和腐蝕之外，裂紋也是搪玻璃反應 釜可能發生的失效模式之一。定期檢驗過程中應重點對 接管角焊縫、夾套與內筒體角焊縫、夾套上部封頭與筒體 環焊縫、焊縫丁字口處等可能產生裂紋的部位或存在環境 開裂傾向的部位進行無損檢測。圖 1為某化工廠檢驗所 發現的缺陷示意圖，由圖可見，搪瓷反應釜夾套上封頭 部位存在一處明顯的裂紋，內部介質有明顯滲漏的痕跡， 并且使用單位在使用過程中私自對其進行了補焊。綜合 分析主要是鋼板內部本身存在夾雜或氣孔等缺陷，使用過 程中在應力的作用下，缺陷部位生成裂紋，并且進一步擴 展，從而影響設備使用。

3 設備維護與保養

針對搪瓷反應釜的特殊結構形式以及可能發生的 失效模式，使用過程中應做好設備的維護與保養，做好防 范措施。

（1）定期對保溫層進行檢查，確保沒有水分的積累和 保溫層的腐蝕。對保溫層破損部位及時進行修復；

（2）使用過程中嚴禁溫差過大，造成冷熱沖擊。嚴禁 很壓使用，造成搪玻璃層很壓損壞；

（3）禁止野蠻的投放物料，避免盛裝含氫氟酸、含氟離 子的介質、強堿以及溫度高于 120 ℃的濃磷酸等介質。

（4）檢修過程中加強對搪玻璃防護，進出維修過程時 穿軟底鞋，內壁底部鋪上軟墊，防止工具掉落對搪玻璃層 造成沖擊。

（5）定期對設備進行檢查，搪玻璃層無破損、脫落，閥 門、法蘭密封面無泄漏，有裂紋傾向部位和應力集中部位 無裂紋產生。

搪瓷反應釜由于其結構的特殊性，固容規對其定期 檢驗作出了明確的規定。檢驗過程中應結合現場實際情 況和可能的失效模式，作出有效的檢驗方案，對設備安全 狀況進行準確的評估，及早發現設備可能存在的安全隱 患，保障設備安全運行。
